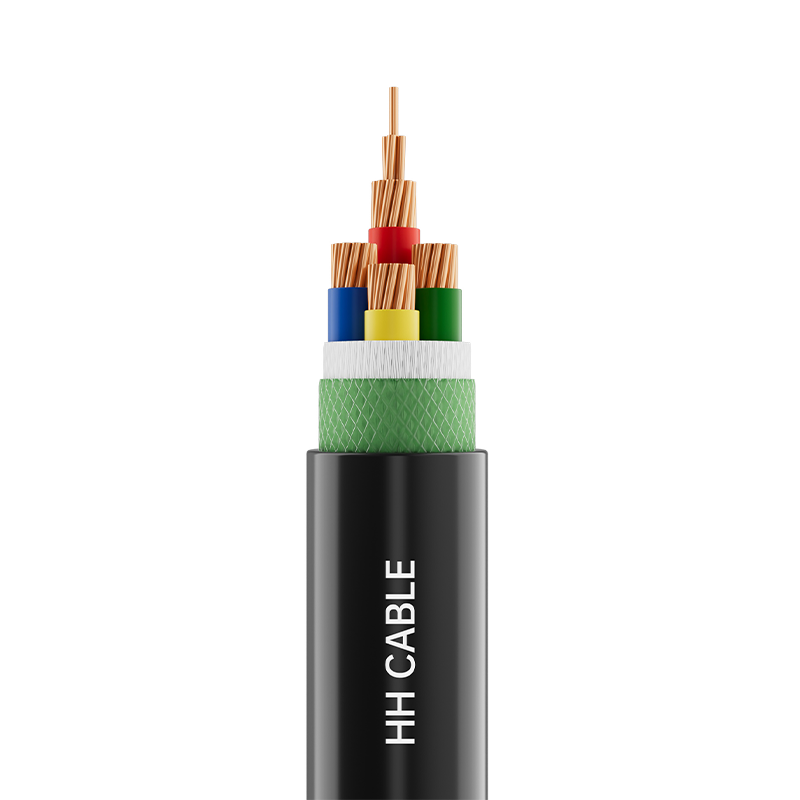

1.8-3kV Agus Thíos Cáblaí Cumhachta Inslithe PVC

Ainm Táirge: 1.8/3kV agus faoi bhun cáblaí cumhachta inslithe PVC

1-Caighdeáin chur i bhfeidhm

GB/T2706.1-2020

Samhail 2-Táirge

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72, etc.

3- Leibhéal voltais

1.8/3kV, 0.6/1kV

Sonraíochtaí 4-Táirge

Líon na gcroíthe

Sonraíocht

Seoltóir copair

Seoltóir cóimhiotal alúmanaim nó alúmanaim

1-5

1.5 mm 2 ～ 630 mm 2

1.5 mm 2 ～ 630 mm 2

3 1, 3 2, 4 1

2.5 mm 2 ～ 630 mm 2

6 mm 2 × 630 mm 2

5- Cur síos ar struchtúr cábla

Struchtúr cábla

Cur síos ar an Ábhar

Seoltóir

Seoltóirí cruinne-dhlúthaithe nó neamhdhlúthaithe (copar nó alúmanaim nó cóimhiotal alúmanaim), seoltóirí copair - Aicme 1, Aicme 2, Aicme 5; seoltóirí alúmanaim - Aicme 1 , Aicme 2

Ciseal tinedhíonach (más ann dó)

Téip Mica

Insliú

Ábhar inslithe PVC

líonadh (más ann)

Rópa Filler Athchurtha Polapróipiléine Neamh-hygroscópach

téip timfhilleadh cábla (más ann dó)

Téip neamhfhite nó polapróipiléine

Sciathadh miotail (más ann dó)

Timfhilleadh téip chopair nó timfhilleadh sreang copair

Dreach Istigh (más ann dó)

Téip cabhraithe polapróipiléine nó ábhar truaill (clóiríd polaivinile nó poileitiléin).

Muinchille leithlis (más ann dó)

Ábhar PVC nó sheath poileitiléin

Armúr (más ann dó)

Stiall cruach dhosmálta nó stiall alúmanaim nó stiall cóimhiotal alúmanaim nó stiall cruach ghalbhánuithe nó sreang cruach dhosmálta nó sreang alúmanaim nó sreang cóimhiotal alúmanaim nó sreang cruach ghalbhánuithe

Scaill sheachtrach

Ábhar PVC nó sheath poileitiléin

Aithint croí 6-Wire

6.1 Aithint dathúcháin inslithe:

Cábla 1-lárnach: dath dúbailte buí nó glas nó dearg nó gorm nó buí-uaine nó de réir riachtanas an chustaiméara.

Cábla 2-lárnach: dearg, gorm; Cábla 3-lárnach: buí, glas, dearg;

Cábla 4-lárnach: buí, glas, dearg, gorm;

Cábla 5-lárnach: dath dúbailte buí, glas, dearg, gorm, buí-uaine nó dubh nó de réir riachtanais an chustaiméara;

3 1 cábla croí: buí, glas, dearg, gorm;

3 2 cábla croí: buí, glas, dearg, gorm, buí-uaine dath dúbailte nó dubh nó de réir riachtanais an chustaiméara;

4 1 croíchábla: buí, glas, dearg, gorm, buí-uaine dé-dath nó dubh nó de réir riachtanais an chustaiméara.

Nóta 1 : Úsáidtear buí, glas agus dearg do chroílár na príomhlíne, agus úsáidtear gorm don chroílíne neodrach.

6.2 Aithint dhigiteach inslithe cábla il-lárnach:

Cábla 2-lárnach: 0, 1; Cábla 3-lárnach: 1, 2, 3; Cábla 4-lárnach: 0, 1, 2, 3;

Cábla 4-lárnach: 0, 1, 2, 3, 4;

Nóta 2 : Ba chóir go mbeadh na huimhreacha bán nó de réir riachtanais an chustaiméara, áit a bhfuil 1, 2, 3 do phríomhchroí, tá 0 do chroílár neodrach, agus i gcáblaí 5-chroí, tagraíonn uimhir 4 do sheoltóirí sainchuspóireacha (lena n-áirítear seoltóirí talún).

Dath 7-Sheath

Dubh nó de réir riachtanas an chustaiméara

8-Ceanglais feidhmíochta speisialta

Retardant lasair grád A / B / C, resistant dóiteáin, resistant termite, resistant creimire, resistant UV, resistant ola, etc.

9- Saintréithe iarratais cábla

9.1 Is é 70 °C an teocht uasta fhadtéarmach rátáilte a cheadaítear don seoltóir cábla le linn gnáthoibríochta.

9.2 Le linn ciorcad gearr (fad nach faide ná 5 soicind), is é 160 °C an teocht uasta incheadaithe don seoltóir cábla.

9.3 Níor chóir go mbeadh an teocht suiteála cábla níos ísle ná 0 ℃

9.4 Ga lúbthachta íosta le haghaidh suiteáil cábla

9.4.1 Cábla aon-lárnach gan armúrtha:

Níor cheart go mbeadh ga lúbthachta íosta an chábla le linn na suiteála níos lú ná 20 uair trastomhas seachtrach an chábla.

Níor cheart go mbeadh ga lúbthachta íosta an chábla tar éis a shuiteáil níos lú ná 15 uair trastomhas seachtrach an chábla.

9.4.2 Cábla armúrtha aonchroí:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 15 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 12 uair trastomhas seachtrach an chábla.

9.4.3 Cáblaí illárnacha neamharmúrtha:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 15 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 12 uair trastomhas seachtrach an chábla.

9.4.4 Cáblaí armúrtha illárnacha:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 12 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 10 n-uaire trastomhas seachtrach an chábla.

Úsáidtear cábla 9.5 go forleathan i gcórais dáileacháin cumhachta 0.6/1kV agus 1.8/3kV. Tá an cábla oiriúnach le haghaidh suiteáil sheasta laistigh agus lasmuigh, suiteálacha díreacha adhlactha, píblínte, tráidirí cábla, seoladáin, agus trinsí cábla. Is féidir le cábla armúrtha téip mhiotail fórsaí meicniúla a sheasamh ach ní teannas suntasach. Is féidir le cábla armúrtha le sreang miotail fórsaí meicniúla agus teannas suntasach a sheasamh. Ní féidir le cábla neamharmúrtha teannas nó comhbhrú a sheasamh.
