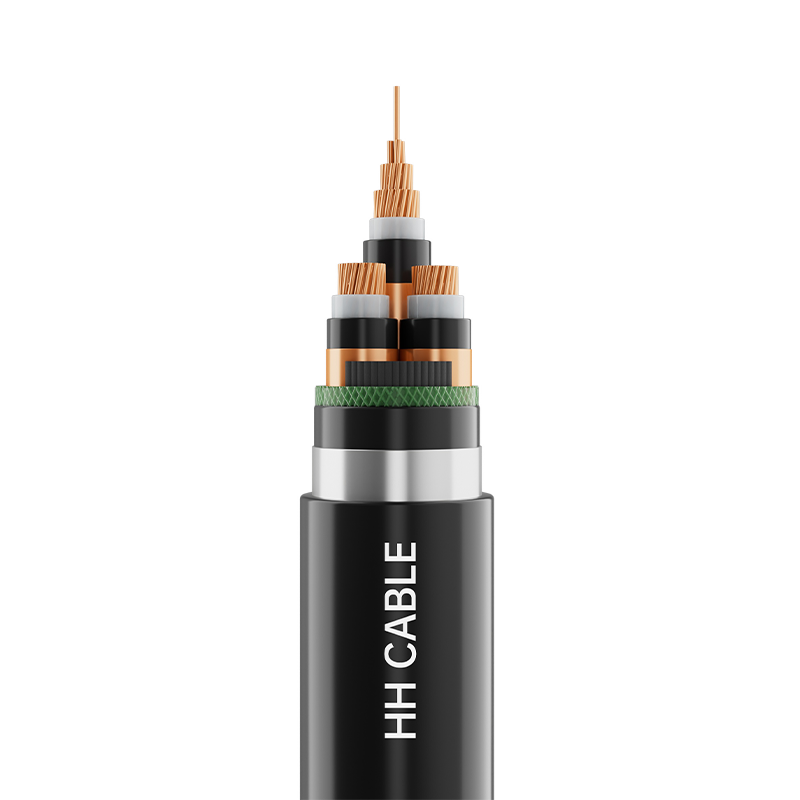

Cábla Cumhachta Inslithe Polaitiléin Trasnasctha 6-35kV

Ainm Táirge: Cábla cumhachta inslithe poileitiléin tras-nasctha 6-35kV

1-Caighdeáin chur i bhfeidhm

GB/T2706.2 ～ 3-2020

Samhail 2-Táirge

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, etc.

3- Sonraíochtaí Voltais

Leibhéal voltais

Líon na gcroíthe

Sonraíocht

Seoltóir copair

Seoltóir cóimhiotal alúmanaim nó alúmanaim

3.6/6kV

6/6 (10) kV

8.7/10(15) kV

12/20kV

3

25 mm 2 ～ 630 mm 2

25 mm 2 ～ 630 mm 2

1

25 mm 2 ～ 800 mm 2

25 mm 2 ～ 800 mm 2

18/20 (30) kV

3

35 mm 2 ～ 630 mm 2

35 mm 2 ～ 630 mm 2

1

35 mm 2 ～ 800 mm 2

35 mm 2 ～ 800 mm 2

21/35kV

26/35kV

3

50 mm 2 ～ 630 mm 2

50 mm 2 ～ 630 mm 2

1

50 mm 2 ～ 800 mm 2

50 mm 2 ～ 800 mm 2

4- Cur síos ar struchtúr cábla

Struchtúr cábla

Cur síos ar an Ábhar

Seoltóir

Seoltóir cruinn dlúthaithe (copar nó alúmanaim nó cóimhiotal alúmanaim).

Seoltóir shielding

Ábhar leathsheoltach tras-nasctha

Insliú

Ábhar inslithe poileitiléin tras-nasctha

Insliú shielding

Ábhar leathsheoltach tras-nasctha

Sciath miotail

Timfhilleadh téip chopair nó foirceannadh tanaí sreinge copair; Ina theannta sin, is féidir snáithín optúil monatóireachta teochta a chur leis de réir riachtanas

líonadh (más ann)

Stiallacha líonta lucht leanúna polapróipiléine neamh-hygroscópacha nó

Rópa Filler Athchurtha Polapróipiléine Neamh-hygroscópach

téip timfhilleadh cábla (más ann dó)

Téip neamhfhite nó polapróipiléine

Muinchille leithlis (más ann dó)

Ábhar truaill lasair-retardant lasair-retardant PVC nó poileitiléin nó saor ó halaigine

Armúr (más ann dó)

Stiall cruach dhosmálta nó stiall alúmanaim nó stiall cóimhiotal alúmanaim nó stiall cruach ghalbhánuithe nó sreang cruach dhosmálta nó sreang alúmanaim nó sreang cóimhiotal alúmanaim nó sreang cruach ghalbhánuithe

Scaill sheachtrach

Ábhar truaill lasair-retardant lasair-retardant PVC nó poileitiléin nó saor ó halaigine

Aithint croí 5-Wire

Cábla aon-lárnach: de réir dath nádúrtha inslithe - dath bunaidh

Cábla trí chroí: aithint buí, glas, ribín dearg nó clóite 1, 2, 3 uimhir bhána a aithint nó de réir riachtanais an chustaiméara

Dath 6-Sheath

Dubh nó de réir riachtanas an chustaiméara

7-Ceanglais feidhmíochta speisialta

Retardant lasair grád A/B/C, íseal deatach agus saor ó halaigine, termite-proof, creimire-cruthúnas, UV-resistant, uisce-resistant, etc.

8- Saintréithe iarratais cábla

8.1 Is é 90°C an teocht uasta fhadtéarmach rátáilte a cheadaítear don seoltóir cábla le linn gnáthoibríochta.

8.2 Le linn ciorcad gearr (fad nach faide ná 5 soicind), is é 250 °C an teocht uasta incheadaithe don seoltóir cábla.

8.3 Níor chóir go mbeadh an teocht suiteála cábla níos ísle ná 0 ℃

8.4 Ga lúbthachta íosta le haghaidh suiteáil cábla

8.4.1 Cábla aon-lárnach gan armúrtha:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 20 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 15 uair trastomhas seachtrach an chábla.

8.4.2 Cábla armúrtha aonchroí:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 15 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 12 uair trastomhas seachtrach an chábla.

8.4.3 Cábla neamharmúrtha trí chroí:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 15 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 12 uair trastomhas seachtrach an chábla.

8.4.3 Cábla armúrtha trí chroí:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 12 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 10 n-uaire trastomhas seachtrach an chábla.

Úsáidtear cábla 8.5 go forleathan i gcórais tarchurtha agus dáileacháin cumhachta, lena n-áirítear líonraí dáileacháin cumhachta uirbeacha agus soláthairtí cumhachta tionsclaíocha. Tá an cábla oiriúnach le haghaidh suiteáil sheasta laistigh agus lasmuigh, is féidir é a adhlacadh go díreach i bpíblínte, tráidirí cábla, seoladáin agus trinsí cábla. Is féidir le cábla armúrtha téip mhiotail fórsaí meicniúla a sheasamh ach ní teannas suntasach; is féidir le cábla armúrtha sreinge fórsaí meicniúla agus teannas suntasach a sheasamh; ní féidir le cábla neamharmúrtha teannas nó comhbhrú a sheasamh.
