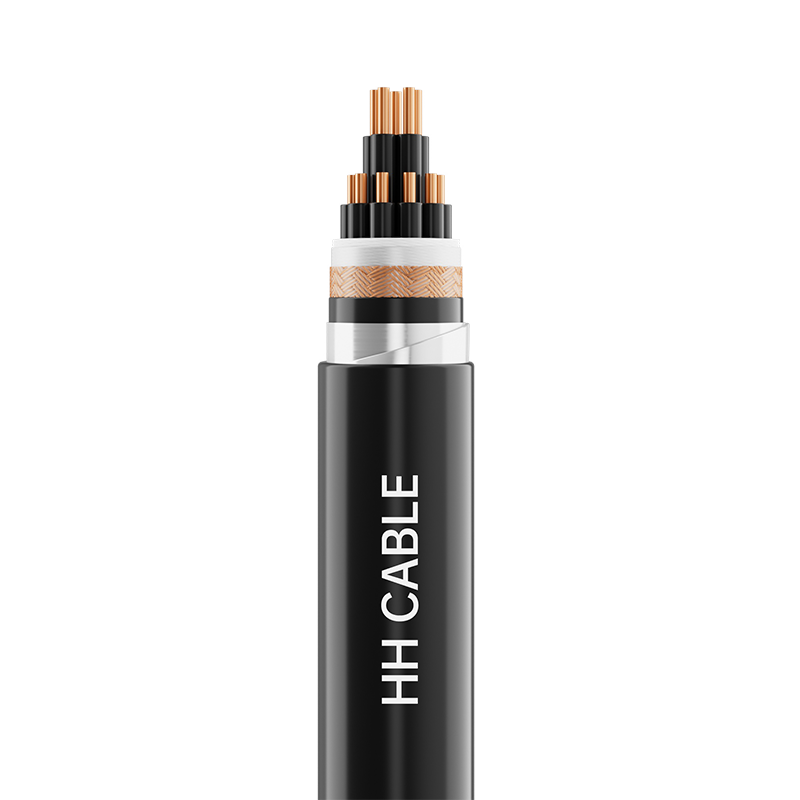

Cábla Rialaithe Inslithe Polaitiléin Trasnasctha 450-750V

Ainm Táirge: 450-750V cábla rialaithe inslithe poileitiléin tras-nasctha

1-Caighdeáin chur i bhfeidhm

GB/T9330-2020

Samhail 2-Táirge

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR, etc.

3- Leibhéal voltais

450/750V

Sonraíochtaí 4-Táirge

eangach

Múnla

Trasghearradh ainmniúil seoltóir mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Líon na gcroíthe

KYJV , KYJVP agus sraitheanna eile

—

2～ 61

2～ 19

2-10

KYJV P2, KYJVP3, KYJVP4 agus sraitheanna eile

—

4～ 61

4～ 19

4-10

KYJV22 , KYJVP2-22, KYJYP2-23 agus sraitheanna eile

—

7～ 61

4～ 61

4～ 19

4-10

KYJV32 , KYJY33 agus sraitheanna eile

—

19～ 61

7～ 61

4～ 19

4-10

KYJVR, KYJYR agus sraitheanna eile

2～ 61

—

—

—

KYJVRP, KYJYRP agus sraitheanna eile

2～ 61

2 × 48

—

—

—

Nóta: 1. Tá raonta sonraí na gcáblaí lasair-retardant, cáblaí lasair-retardant íseal-deatach saor ó halaigine, cáblaí dóiteán-dhíonach agus a gcáblaí comhcheangailte mar an gcéanna le raonta na múnlaí comhfhreagracha a luaitear thuas.

2. Is iad na sraitheanna croíuimhreacha molta ná: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 agus 61 croíleacan.

5- Cur síos ar struchtúr cábla

Struchtúr cábla

Cur síos ar an Ábhar

Seoltóir

Seoltóir copar soladach Aicme 1 nó seoltóir copair shnáithe bhabhta Aicme 2 nó seoltóir copair bog Aicme 5

Ciseal tinedhíonach (más ann dó)

Téip Mica

Insliú

Ábhar inslithe poileitiléin tras-nasctha

líonadh

Rópa Filler Athchurtha Polapróipiléine Neamh-hygroscópach

Téip timfhilleadh cábla

Fabraic neamhfhite nó téip poileistear

Sciath miotail

Braiding sreang copair nó (téip chopair nó téip plaisteach copair nó téip plaisteach alúmanaim) timfhilleadh

Líneáil (más ann dó)

Téip cabhraithe polapróipiléine nó ábhar truaill (clóiríd polaivinile nó poileitiléin nó lasair-retardant lasair-íseal-deatach saor ó halaigine)

Muinchille leithlis (más ann dó)

Ábhar truaill lasair-retardant lasair-retardant PVC nó poileitiléin nó saor ó halaigine

Armúr (más ann dó)

Stiall cruach ghalbhánuithe nó sreang cruach ghalbhánuithe

Scaill sheachtrach

Ábhar truaill lasair-retardant lasair-retardant PVC nó poileitiléin nó saor ó halaigine

Aithint croí 6-Wire

6.1 Aithint dathúcháin inslithe:

6.1.1 Nuair a úsáidtear insliú daite chun croíthe sreinge inslithe a shainaithint, ní fhéadfaidh gach croí sreinge inslithe ach dath amháin a úsáid, seachas an dath teaglaim glas/buí.

6.1.2 Ní féidir le dathanna lárnacha inslithe aon chábla il-lárnach a bheith glas agus buí, nach dathanna comhcheangailte iad.

6.1.2 I gcás croíleacáin sreinge inslithe glasa/buí, clúdóidh dath amháin ar a laghad 30% agus nach mó ná 70% de dhromchla an chroílár sreinge inslithe, agus clúdóidh an dath eile an chuid eile agus beidh sé comhsheasmhach ar feadh an tsaoil.

6.1.4 Is é seo a leanas an speictream dathanna is fearr le haghaidh dathú inslithe cáblaí le cúig chroílár nó níos lú:

2 chroílár: gan aon speictream dathanna is fearr; 3 chroí: glas/buí, gorm, donn nó gorm, dubh, donn;

4 chroí: glas/buí, gorm, dubh, donn nó gorm, dubh, donn, liath nó oráiste;

5-lárnach: glas/buí, gorm, dubh, donn, liath nó oráiste, nó gorm, dubh, donn, liath, oráiste nó dathanna éagsúla eile.

6.1.5 Nuair a bhíonn ceanglais speisialta ann maidir le crómatagrafaíocht, is féidir leis na páirtithe soláthair agus éilimh idirbheartaíocht agus cinneadh a dhéanamh de réir riachtanais an chustaiméara.

6.2 Sainaithint dhigiteach inslithe:

6.2.1 Déanfar cáblaí a bhfuil seacht gcroí nó níos mó acu a shainaithint de réir uimhreacha. Beidh an dath céanna ar an insliú agus é eagraithe go huimhriúil ón gciseal inmheánach go dtí an ciseal seachtrach in ord nádúrtha ag tosú le croí inslithe Uimh. 1 (moltar insliú dubh le litreacha bána), ach amháin an croí inslithe glas/buí (más ann dó).

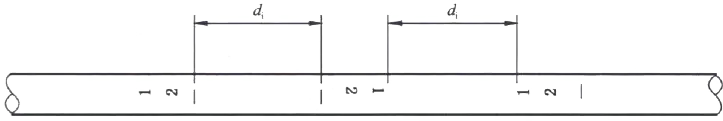

6.2.2 Nuair a bhíonn an comhartha comhdhéanta d'uimhir shingil, ba chóir líne chothrománach a shuimiú faoin uimhir. Nuair a bhíonn an comhartha comhdhéanta de dhá uimhir, ba chóir iad a shocrú go hingearach agus ba chóir líne chothrománach a chur leis faoin uimhir deiridh. Níor cheart go mbeadh an t-eatramh di idir dhá ghrúpa uimhreacha cóngaracha níos mó ná 50mm. Léirítear leagan amach na gcomharthaí aitheantais digiteacha san fhigiúr thíos:

Dath 7-Sheath

Dubh nó de réir riachtanas an chustaiméara

8-Ceanglais feidhmíochta speisialta

Retardant lasair grád A/B/C, íseal deatach agus saor ó halaigine, termite-proof, creimire-cruthúnas, UV-resistant, íseal-teocht-resistant, mianraí-resistant ola, etc.

9- Saintréithe iarratais cábla

9.1 Is é 90°C an teocht uasta fhadtéarmach rátáilte a cheadaítear don seoltóir cábla le linn gnáthoibríochta.

9.2 Is é 250 ℃ an teocht uasta incheadaithe don seoltóir cábla le linn ciorcad gearr (fad nach faide ná 5 soicind).

9.3 Níor chóir go mbeadh an teocht suiteála cábla níos ísle ná 0 ℃

9.4 Ga lúbthachta íosta le haghaidh suiteáil cábla:

9.4.1 Cábla struchtúr bog:

Ní bheidh an ga lúbthachta níos lú ná 6 huaire trastomhas seachtrach an chábla.

9.4.2 Cáblaí neamharmúrtha:

Ní bheidh an ga lúbthachta níos lú ná 8 n-uaire trastomhas seachtrach an chábla.

9.4.3 Cáblaí armúrtha agus sciath miotail:

Ní bheidh an ga lúbthachta níos lú ná 12 uair trastomhas seachtrach an chábla.

9.5 Úsáidtear an cábla seo go forleathan i gcórais rialaithe, tarchur comhartha, monatóireachta agus cosanta le voltas rátáil 450/750V agus thíos chun oibriú sábháilte, cobhsaí agus éifeachtach na gcóras leictreach a chinntiú. Is féidir é a shuiteáil go seasta agus a úsáid laistigh , lasmuigh , r curtha go díreach i bpíopaí cábla agus trinsí cábla
