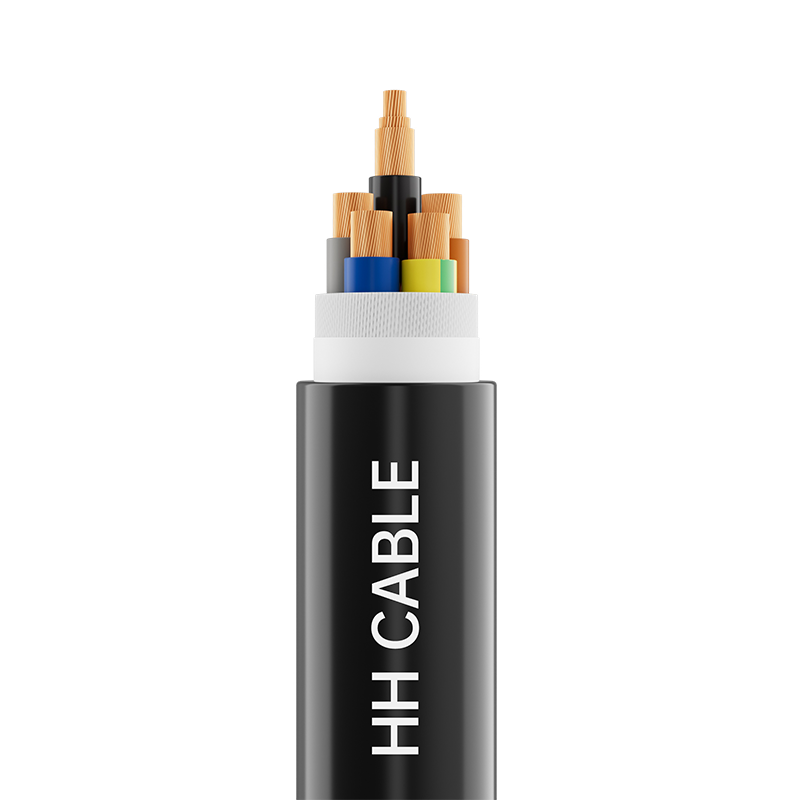

Sreanga agus Cáblaí Neamhdhíobhálach don Chomhshaol Le haghaidh Sreangú Seasta 450-750V agus Thíos

Ainm Táirge: Sreanga agus cáblaí atá neamhdhíobhálach don chomhshaol le haghaidh sreangú seasta de 450-750V agus thíos

1-Caighdeáin chur i bhfeidhm

Q/320282DJD006-2021

Samhail 2-Táirge

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, etc.

3- Leibhéal voltais

450/750V, 300/500V, 300/300V

Catagóir 4-Sonraíocht

Leibhéal voltais

samhail

Sonraíocht

450/750V

WDZ-BYJ, WDZ-BY, etc.

1.5 mm 2 ～400 mm 2

WDZ-BYJR, WDZ-BYR, etc.

1.5 mm 2 ～ 240 mm 2

WDZ-RYJ, WDZ-RY, etc.

1.5 mm 2 ～ 240 mm 2

300/500V

WDZ-BYJ, WDZ-BY, etc.

0.5 mm 2 ～1.0 mm 2

WDZ-RY, WDZ-RY, etc.

0.5 mm 2 ～1.0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY, etc.

0.75 mm2 – 10 mm2

Leibhéal voltais

samhail

Líon na gcroíthe

Sonraíocht

300/500V

WDZ-RYJYJB, WDZ-RYYB, etc.

2

0.75 mm 2 ～ 1.0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY, etc.

2-5

0.75 mm 2 ～ 2.5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP, etc.

2

0.5 mm 2 ～6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS, etc.

2

0.5 mm 2 ～6 mm 2

5- Cur síos ar struchtúr cábla

Struchtúr cábla

Cur síos ar an Ábhar

Seoltóir

Seoltóir copar soladach Aicme 1 nó seoltóir copair shnáithe bhabhta Aicme 2 nó seoltóir copair bog Aicme 5

Ciseal teasfhulangach (más ann dó)

Téip Mica

Insliú

Trasnasctha poileitiléin nó polyolefin nó ábhar inslithe polyolefin tras-nasctha

líonadh (más ann)

Téad líonta mogalra polapróipiléine neamh-higroscópach

téip timfhilleadh cábla (más ann dó)

Téip halaigine nialasach deataigh íseal nó téip fiberglass nó téip poileistear

Sciathadh miotail (más ann dó)

Braid sreang copair

Scaill sheachtrach (más ann dó)

Ábhar truaill pholailifin nó tras-nasctha

Aithint croí 6-Wire

6.1 Aithint dathúcháin inslithe:

6.1.1 Nuair a úsáidtear insliú daite chun croíthe sreinge inslithe a shainaithint, ní fhéadfaidh gach croí sreinge inslithe ach dath amháin a úsáid, seachas an dath teaglaim glas/buí.

6.1.2 Ní féidir le dathanna lárnacha inslithe aon chábla il-lárnach a bheith glas agus buí, nach dathanna comhcheangailte iad.

6.1.2 I gcás croíleacáin sreinge inslithe glasa/buí, clúdóidh dath amháin ar a laghad 30% agus nach mó ná 70% de dhromchla an chroílár sreinge inslithe, agus clúdóidh an dath eile an chuid eile agus beidh sé comhsheasmhach ar feadh an tsaoil.

6.1.4 Tá an is é seo a leanas an speictream dathanna is fearr le haghaidh dathú inslithe cáblaí a bhfuil cúig chroílár nó níos lú acu:

1 chroí agus 2 chroí: ní rogha le haghaidh speictream datha;

3 chroí: glas/buí, gorm, donn nó donn, dubh, liath;

4 chroí: glas/buí, donn, dubh, liath nó gorm, donn, dubh, liath;

5-lárnach: glas/buí, gorm, donn, dubh, liath nó gorm, donn, dubh, liath, dubh.

6.1.5 Nuair a bhíonn ceanglais speisialta ann maidir le crómatagrafaíocht, is féidir leis na páirtithe soláthair agus éilimh idirbheartaíocht agus cinneadh a dhéanamh de réir riachtanais an chustaiméara.

6.2 Sainaithint dhigiteach inslithe:

6.2.1 Is féidir croíthe inslithe na gcáblaí a bhfuil níos mó ná dhá chroí acu a aithint de réir uimhreacha freisin. Ba cheart go mbeadh an dath céanna ar an insliú agus é eagraithe in ord nádúrtha ón gciseal inmheánach go dtí an ciseal seachtrach ag tosú le croí inslithe Uimh. 1 (moltar uimhreacha bána a phriontáil ar insliú dubh), ach amháin i gcás an chroí inslithe glas/buí (más ann dó).

6.2.2 Nuair a bhíonn an comhartha comhdhéanta d'uimhir shingil, ba chóir líne chothrománach a shuimiú faoin uimhir. Nuair a bhíonn an comhartha comhdhéanta de dhá uimhir, ba chóir iad a shocrú go hingearach agus ba chóir líne chothrománach a chur leis faoin uimhir deiridh. Níor cheart go mbeadh an t-eatramh di idir dhá ghrúpa cóngaracha uimhreacha níos mó ná 50mm. Léirítear leagan amach na gcomharthaí aitheantais digiteacha san fhíor thíos:

Dath 7-Sheath

Dubh nó de réir riachtanas an chustaiméara

8-Ceanglais feidhmíochta speisialta

Retardant lasair grád A / B / C, resistant dóiteáin, resistant termite, resistant creimire, resistant UV, resistant teocht íseal, resistant ola mianraí, etc.

9- Saintréithe iarratais cábla

9.1 Is é an t-uasteocht rátáilte fadtéarmach a cheadaítear don seoltóir cábla le linn gnáthoibríochta ná: insliú polyolefin: 70 ° C; insliú poileitiléin tras-nasctha nó insliú pholaiiléin tras-nasctha: 90°C .

9.2 Is í an teocht uasta incheadaithe don seoltóir cábla le linn gearrchiorcaid (fad nach faide ná 5 soicind): polyolefin: 160 °C; insliú poileitiléin tras-nasctha nó insliú pholaiiléin tras-nasctha: 250°C.

9.3 Níor chóir go mbeadh an teocht suiteála cábla níos ísle ná 0 ℃

9.4 Ga lúbthachta íosta le haghaidh suiteáil cábla:

An ga lúbthachta íosta de cháblaí a bhfuil trastomhas seachtrach acu ar lú é ná 25 mm : nach lú ná 4 huaire trastomhas seachtrach an chábla;

An ga lúbthachta íosta de cháblaí le trastomhas seachtrach níos mó ná nó cothrom le 25 mm : nach lú ná 6 huaire trastomhas seachtrach an chábla.

9.5 Sonraíonn an tsraith seo sreanga agus cáblaí atá neamhdhíobhálach don chomhshaol le haghaidh sreangú le voltas uasta 450/750V. Úsáidtear go forleathan iad i réimsí le ceanglais ard sábháilteachta agus comhshaoil, mar shampla idirthuras iarnróid, aerfoirt, foirgnimh ard-ardú, malls siopadóireachta, agus ospidéil, le haghaidh soilsiú leictreach agus sreangú inmheánach, fearais leictreacha, trealamh leictreach, ionstraimí agus méadar, trealamh rialaithe, trealamh leictreonach, agus feistí uathoibríocha. Áirítear le modhanna suiteála sreangú fosaithe, suiteáil laistigh nó lasmuigh , nó neadú i seoladán nó córais iata dá samhail.
