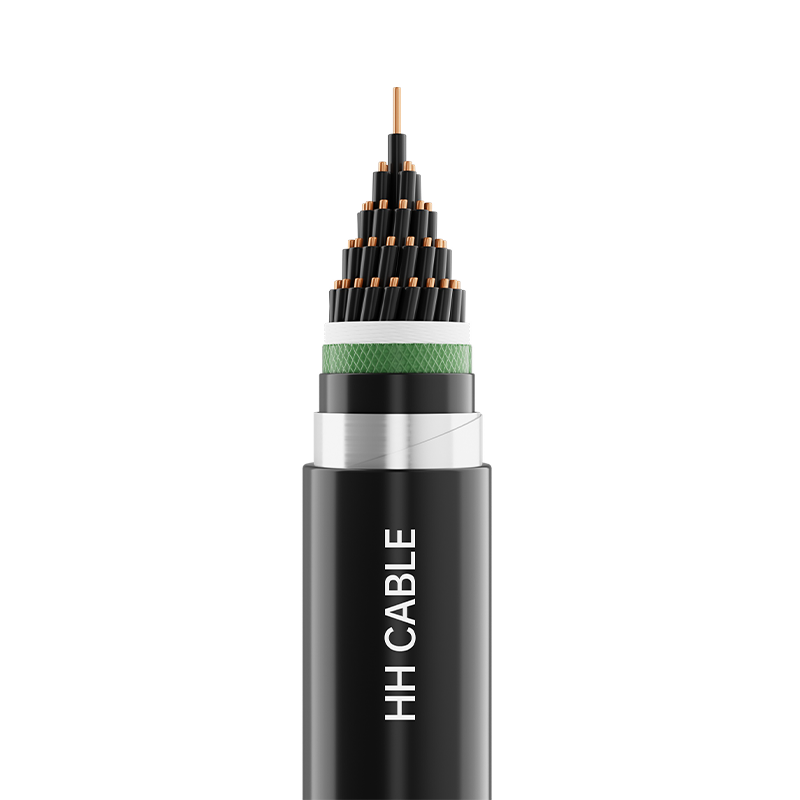

Ainm an táirge: 450/750V cábla rialaithe inslithe PVC

1-Caighdeáin chur i bhfeidhm

GB/T9330-2020

Samhail 2-Táirge

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP, etc.

3- Leibhéal voltais

450/750V

Sonraíochtaí 4-Táirge

eangach

Múnla a

Trasghearradh ainmniúil seoltóir mm2

0.5

0.75

1.0

1.5

2.5

Líon na gcroíthe

KVV , KVVP agus sraitheanna eile

—

2～ 61

2～ 19

2-10

KVVP2 , KVVP3, KVVP4 agus sraitheanna eile

—

4～ 61

4～ 19

4-10

KVV22 , KVVP2-22 agus sraitheanna eile

—

7～ 61

4～ 61

4～ 19

4-10

K VV 32 agus sraith eile

—

19～ 61

7～ 61

4～ 19

4-10

KVVR agus sraith eile

2～ 61

—

KVVRP agus sraith eile

2～ 61

2 × 48

—

Nóta: 1. Tá raon sonraíochta na gcáblaí lasair-retardant, na gcáblaí dóiteáin-dhíonacha agus a gcáblaí comhcheangailte mar an gcéanna le raon sonraí na múnlaí comhfhreagracha a luaitear thuas.

2. Is iad na sraitheanna croíuimhreacha molta ná: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 agus 61 croíleacan.

5- Cur síos ar struchtúr cábla

Struchtúr cábla

Cur síos ar an Ábhar

Seoltóir

Seoltóir copar soladach Aicme 1 nó seoltóir copair shnáithe bhabhta Aicme 2 nó seoltóir copair bog Aicme 5

Ciseal tinedhíonach (más ann dó)

Téip Mica

Insliú

Ábhar inslithe PVC

líonadh

Téad líonta mogalra polapróipiléine neamh-higroscópach

Téip timfhilleadh cábla

Fabraic neamhfhite nó téip poileistear

Sciath miotail

Braiding sreang copair nó (téip chopair nó téip plaisteach copair nó téip plaisteach alúmanaim) timfhilleadh

Dreach Istigh (más ann dó)

Téip cabhraithe polapróipiléine nó ábhar truaill (clóiríd polaivinile nó poileitiléin).

Muinchille leithlis (más ann dó)

Ábhar PVC nó sheath poileitiléin

Armúr (más ann dó)

Stiall cruach ghalbhánuithe nó sreang cruach ghalbhánuithe

Scaill sheachtrach

Ábhar PVC nó sheath poileitiléin

Aithint croí 6-Wire

6.1 Aithint dathúcháin inslithe:

6.1.1 Nuair a úsáidtear insliú daite chun croíthe sreinge inslithe a shainaithint, ní fhéadfaidh gach croí sreinge inslithe ach dath amháin a úsáid, seachas an dath teaglaim glas/buí.

6.1.2 Ní féidir le dathanna lárnacha inslithe aon chábla il-lárnach a bheith glas agus buí, nach dathanna comhcheangailte iad.

6.1.2 I gcás croíleacáin sreinge inslithe glasa/buí, clúdóidh dath amháin ar a laghad 30% agus nach mó ná 70% de dhromchla an chroílár sreinge inslithe, agus clúdóidh an dath eile an chuid eile agus beidh sé comhsheasmhach ar feadh an tsaoil.

6.1.4 Is é seo a leanas an speictream dathanna is fearr le haghaidh dathú inslithe cáblaí le cúig chroílár nó níos lú:

2 chroílár: gan aon speictream dathanna is fearr; 3 chroí: glas/buí, gorm, donn nó gorm, dubh, donn;

4 chroí: glas/buí, gorm, dubh, donn nó gorm, dubh, donn, liath nó oráiste;

5-lárnach: glas/buí, gorm, dubh, donn, liath nó oráiste, nó gorm, dubh, donn, liath, oráiste nó dathanna éagsúla eile.

6.1.5 Nuair a bhíonn ceanglais speisialta ann maidir le crómatagrafaíocht, is féidir leis na páirtithe soláthair agus éilimh idirbheartaíocht agus cinneadh a dhéanamh de réir riachtanais an chustaiméara.

6.2 Sainaithint dhigiteach inslithe:

6.2.1 Déanfar cáblaí a bhfuil seacht gcroí nó níos mó acu a shainaithint de réir uimhreacha. Beidh an dath céanna ar an insliú agus é eagraithe go huimhriúil ón gciseal inmheánach go dtí an ciseal seachtrach in ord nádúrtha ag tosú le croí inslithe Uimh. 1 (moltar insliú dubh le litreacha bána), ach amháin an croí inslithe glas/buí (más ann dó).

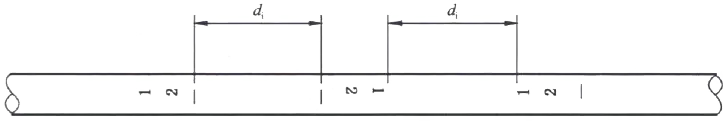

6.2.2 Nuair a bhíonn an comhartha comhdhéanta d'uimhir shingil, ba chóir líne chothrománach a shuimiú faoin uimhir. Nuair a bhíonn an comhartha comhdhéanta de dhá uimhir, ba chóir iad a shocrú go hingearach agus ba chóir líne chothrománach a chur leis faoin uimhir deiridh. Níor cheart go mbeadh an t-eatramh di idir dhá ghrúpa cóngaracha uimhreacha níos mó ná 50mm. Léirítear leagan amach na gcomharthaí aitheantais digiteacha san fhíor thíos:

Dath 7-Sheath

Dubh nó de réir riachtanas an chustaiméara

8-Ceanglais feidhmíochta speisialta

Retardant lasair grád A / B / C, resistant dóiteáin, resistant termite, resistant creimire, resistant UV, resistant teocht íseal, resistant ola mianraí, etc.

9- Saintréithe iarratais cábla

9.1 Is é 70 °C an teocht uasta fhadtéarmach rátáilte a cheadaítear don seoltóir cábla le linn gnáthoibríochta.

9.2 Is é 160 ℃ an teocht uasta incheadaithe don seoltóir cábla le linn ciorcad gearr (fad nach faide ná 5 soicind).

9.3 Níor chóir go mbeadh an teocht suiteála cábla níos ísle ná 0 ℃

9.4 Ga lúbthachta íosta le haghaidh suiteáil cábla:

9.4.1 Cábla struchtúr bog:

Ní bheidh an ga lúbthachta níos lú ná 6 huaire trastomhas seachtrach an chábla.

9.4.2 Cáblaí neamharmúrtha:

Ní bheidh an ga lúbthachta níos lú ná 6 huaire trastomhas seachtrach an chábla.

9.4.3 Cáblaí armúrtha agus sciath miotail:

Ní bheidh an ga lúbthachta níos lú ná 12 uair trastomhas seachtrach an chábla.

9.5 Úsáidtear an cábla seo go forleathan i gcórais rialaithe, tarchur comhartha, monatóireachta agus cosanta le voltas rátáil 450/750V agus thíos chun oibriú sábháilte, cobhsaí agus éifeachtach na gcóras leictreach a chinntiú. Is féidir é a shuiteáil go seasta agus a úsáid laistigh , lasmuigh , nó a chur go díreach i bpíopaí cábla agus trinsí cábla.
