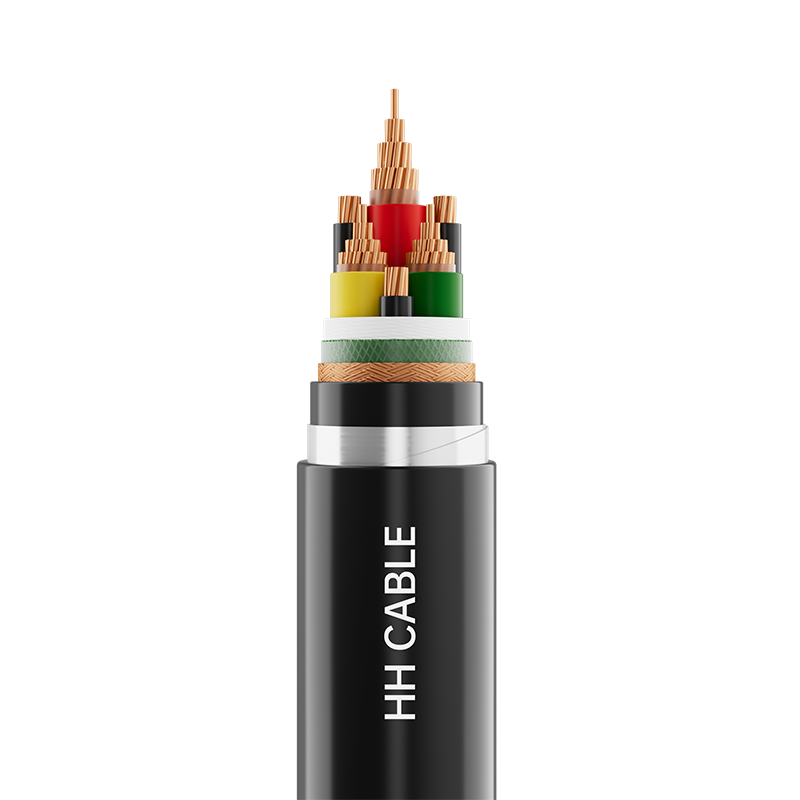

Voltas Rátáilte 1kV Cábla Cumhachta Minicíocht Athraitheach

Ainm Táirge: Cábla cumhachta minicíochta athraitheach 1kV voltas rátáil

1-Caighdeáin chur i bhfeidhm

Q/320282DJD009-2025

Samhail 2-Táirge

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, etc.

3- Leibhéal voltais

0.6/1kV

Sonraíochtaí 4-Táirge

Líon na gcroíthe

Sonraíocht

Líon na gcroíthe

Sonraíocht

Croílár príomh líne

Croílár neodrach

Croílár príomh líne

Croílár neodrach

3 3

4 mm 2

1(0.75) mm 2

3 3

70 mm 2

10 mm 2

6 mm 2

1.5(1) mm 2

95 mm 2

16 mm 2

10 mm 2

2.5(1.5) mm 2

120 mm 2

25 mm 2

16 mm 2

4(2.5) mm 2

150 mm 2

35（25）mm 2

25 mm 2

6（4）mm 2

185 mm 2

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50(35) mm 2

50 mm 2

10 mm 2

300 mm 2

50 mm 2

Líon na gcroíthe

Sonraíocht

3

1.5 mm 2 ～300 mm 2

5- Cur síos ar struchtúr cábla

Struchtúr cábla

Cur síos ar an Ábhar

Seoltóir

Seoltóirí copair bhabhta-dhlúthaithe nó neamhdhlúthaithe, seoltóirí copair - Aicme 1, Aicme 2, Aicme 5;

Ciseal tinedhíonach (más ann dó)

Téip Mica

Insliú

Insliú clóiríd polaivinile, insliú poileitiléin tras-nasctha nó rubar silicone

líonadh

Téad líonta mogalra polapróipiléine neamh-higroscópach

Téip timfhilleadh cábla

Téip neamhfhite nó polapróipiléine

Sciath miotail

Braiding sreang copair nó sreang copair a fhoirceannadh go scaoilte nó (téip chopair nó téip plaisteach copair nó téip plaisteach alúmanaim) timfhilleadh

Dreach Istigh (más ann dó)

Téip cabhraithe polapróipiléine nó ábhar truaill (rubar sileacain nó clóiríd polaivinile nó poileitiléin nó lasair-retardant lasair-íseal-deatach saor ó halaigine)

Muinchille leithlis (más ann dó)

Clóiríd polaivinile nó poileitiléin nó ábhar truaill lasair-retardant lasair íseal-deatach saor ó halaigine nó rubar silicone

Armúr (más ann dó)

Stiall cruach ghalbhánuithe nó sreang cruach ghalbhánuithe nó sreang cruach ghalbhánuithe braidáilte

Scaill sheachtrach

Clóiríd polaivinile nó poileitiléin nó ábhar truaill lasair-retardant lasair íseal-deatach saor ó halaigine nó rubar silicone

Aithint croí 6-Wire

6.1 Dathú inslithe nó sainaithint dathbhanda:

Cábla 3-lárnach: buí, glas, dearg nó de réir riachtanais an chustaiméara;

3 3 chroí-chábla: 3 phríomhchroí: buí, glas, dearg nó de réir riachtanais an chustaiméara, 3 chroílár neodrach: buí-uaine nó dubh nó de réir riachtanais an chustaiméara.

Nóta: Is féidir insliú poileitiléin tras-nasctha a idirdhealú trí bhannaí datha nó dathú inslithe.

6.2 Aithint dhigiteach inslithe cábla il-lárnach:

Cábla 3-lárnach: 1, 2, 3 nó de réir riachtanais an chustaiméara;

3 3 chroí-chábla: 3 chroílár: 1, 2, 3 nó de réir riachtanais an chustaiméara, 3 chroílár neodrach: 0 nó de réir riachtanais an chustaiméara.

Dath 7-Sheath

Dubh nó de réir riachtanas an chustaiméara

8-Ceanglais feidhmíochta speisialta

Retardant lasair grád A / B / C, resistant dóiteáin, resistant termite, resistant creimire, resistant UV, resistant ola, resistant caitheamh, resistant teocht ard, etc.

9- Saintréithe iarratais cábla

9.1 An teocht uasta rátáilte fadtéarmach a cheadaítear don seoltóir cábla le linn gnáthoibríochta:

Insliú PVC: 70 ℃ ; Insliú XLPE: 90 ℃; Insliú rubair silicone: 180 ℃.

9.2 Is í an teocht uasta incheadaithe don seoltóir cábla le linn gearrchiorcaid (fad nach faide ná 5 soicind): insliú clóiríd polaivinile: 160 ° C; insliú poileitiléin tras-nasctha: 250°C; insliú rubair silicone: 350 ° C.

9.3 Níor chóir go mbeadh an teocht suiteála cábla níos ísle ná 0 ℃

9.4 Ga lúbthachta íosta le haghaidh suiteáil cábla:

9.4.1 Cábla aon-lárnach gan armúrtha:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 20 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 15 uair trastomhas seachtrach an chábla.

9.4.2 Cábla armúrtha aonchroí:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 15 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 12 uair trastomhas seachtrach an chábla.

9.4.3 Cáblaí illárnacha neamharmúrtha:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 15 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 12 uair trastomhas seachtrach an chábla.

9.4.4 Cáblaí armúrtha illárnacha:

Ga íosta lúbthachta an chábla le linn na suiteála : nach lú ná 12 uair trastomhas seachtrach an chábla;

Ga íosta lúbthachta an chábla tar éis é a shuiteáil: nach lú ná 10 n-uaire trastomhas seachtrach an chábla.

Úsáidtear cábla 9.5 go forleathan i gcórais chumhachta a mheaitseálann mótair minicíochta inathraithe de 0.6/1kV agus faoi bhun, ag baint amach tarchur agus rialú cumhachta éifeachtach agus cobhsaí. Cinntíonn a sciath den scoth, a n-airíonna frith-chur isteach, agus a inoiriúnaitheacht do mhinicíochtaí arda oibriú sábháilte agus cobhsaí mótair minicíochta inathraithe i dtimpeallachtaí casta leictreamaighnéadacha.
