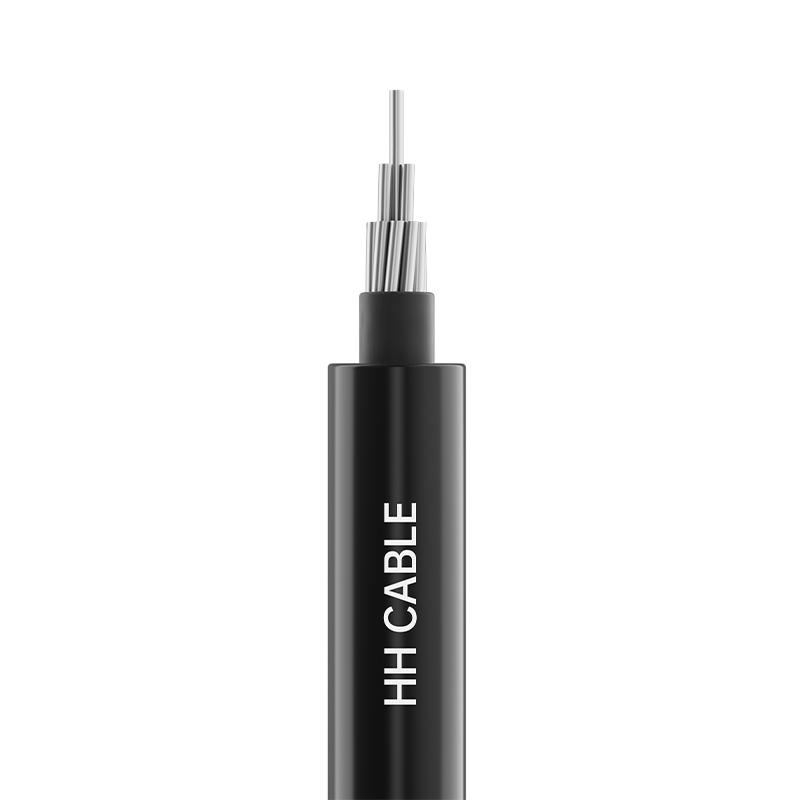

Cábla Inslithe Lasnairde 10kV

Ainm Táirge: cábla inslithe lastuas 10kV

1-Caighdeáin chur i bhfeidhm

GB/T14049-2008

Samhail 2-Táirge

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, etc.

3- Leibhéal voltais

10kV

Sonraíochtaí 4-Táirge

Líon na gcroíthe

Sonraíocht

Seoltóir copair

Seoltóir cóimhiotal alúmanaim nó alúmanaim

1

10 mm 2 ～400 mm 2

10 mm 2 ～400 mm 2

3

25 mm 2 ～400 mm 2

25 mm 2 ～400 mm 2

3 K(A) nó 3 K(B)

25 mm 2 ～400 mm 2

K 25mm 2 ～ 120 mm 2

25 mm 2 ～400 mm 2

K 25mm 2 ～ 120 mm 2

Nóta 1: Is é K an sreang shnáithe ualachiompartha. De réir riachtanais theicniúla innealtóireachta, is féidir an trasghearradh a shonraítear sa tábla a roghnú chun an trasghearradh seoltóra comhfhreagrach a mheaitseáil.

Nuair a bhíonn réimse an túr níos mó agus go bhfuil gá le cáblaí imthacaí breise, níl cáblaí imthacaí den sórt sin san áireamh i struchtúr an chábla.

Nóta 2: Léiríonn (A) sreang shnáithe ualachiompartha cruach, agus léiríonn (B) sreang shnáithe ualachiompartha cóimhiotal alúmanaim.

5- Cur síos ar struchtúr cábla

Struchtúr cábla

Cur síos ar an Ábhar

Seoltóir

Seoltóir cruinn dlúthaithe (copar nó alúmanaim nó cóimhiotal alúmanaim).

Seoltóir shield (if any)

Ábhair leathsheoltacha tras-nasctha nó neamh-nasctha

Insliú

Ábhar inslithe poileitiléin ard-dlúis nó ábhar inslithe poileitiléin tras-nasctha atá resistant ó thaobh aimsire

Insliú shield (if any)

Ábhar leathsheoltach strippable tras-nasctha

Aithint 6-Insliú

Insliú coloring identification:

Tá dath an inslithe dubh nó nádúrtha. Aithnítear seicheamh céim an inslithe cábla trí chroí le hiomairí, ie, tá iomaire amháin ag céim A, tá dhá dhrom ag céim B, tá trí dhrom ag céim C, etc., nó de réir riachtanais an chustaiméara. Tá an croí neodrach marcáilte le modh marcála difriúil ná mar a luaitear thuas.

7-Ceanglais feidhmíochta speisialta

Friotaíocht aimsire, friotaíocht UV, etc.

8- Saintréithe iarratais cábla

8.1 An teocht uasta rátáilte fadtéarmach a cheadaítear don seoltóir cábla le linn gnáthoibriú:

Poileitiléin ard-dlúis: 75°C; poileitiléin tras-nasctha: 90°C.

8.2 Is í an teocht uasta incheadaithe don seoltóir cábla le linn gearrchiorcaid (fad nach faide ná 5 soicind): insliú poileitiléin ard-dlúis: 150 ° C; insliú poileitiléin tras-nasctha: 250°C.

8.3 Níor chóir go mbeadh an teocht suiteála cábla níos ísle ná -20 ℃

8.4 Ga lúbthachta íosta le haghaidh suiteáil cábla:

Cábla aon-lárnach: nach lú ná 20 uair trastomhas seachtrach an chábla;

Cábla il-lárnach: nach lú ná 15 uair trastomhas seachtrach an chábla.

Úsáidtear cáblaí inslithe lastuas 8.510kV go forleathan i dtógáil agus uasghrádú greille cumhachta uirbeacha agus tuaithe chun seoltóirí lom traidisiúnta a athsholáthar, an baol turraing leictreach a laghdú, sábháilteacht a fheabhsú, freastal ar riachtanais áilleachta uirbeacha, tionchar seoltóirí lom a sheachaint ar an tírdhreach, agus éifeacht "greille cumhachta dofheicthe" a bhaint amach.

8.5.1 Nuair a shuiteáiltear cáblaí éadroma agus tanaí-inslithe lastuas, ba cheart achar áirithe a choinneáil ó na crainn. Nuair a bhíonn na cáblaí i bhfeidhm, ní cheadaítear ach teagmháil ghearrthéarmach idir na cáblaí agus na crainn.

8.5.2 Nuair a shuiteáiltear cáblaí inslithe nádúrtha lastuas, ba cheart achar áirithe a choinneáil ó na crainn. Nuair a bhíonn na cáblaí i bhfeidhm, ceadaítear teagmháil go minic idir na cáblaí agus na crainn.

8.5.3 Déanfar na cáblaí inslithe lastuas 10kV atá fágtha a shuiteáil i láithreacha seasta lastuas. Coimeádfar achar áirithe ó na crainn le linn na suiteála. Ceadaítear teagmháil go minic idir na cáblaí agus na crainn le linn oibriú. Ina theannta sin, úsáidfear cáblaí bog inslithe lastuas croí-copair mar íosluaidhe claochladán.
