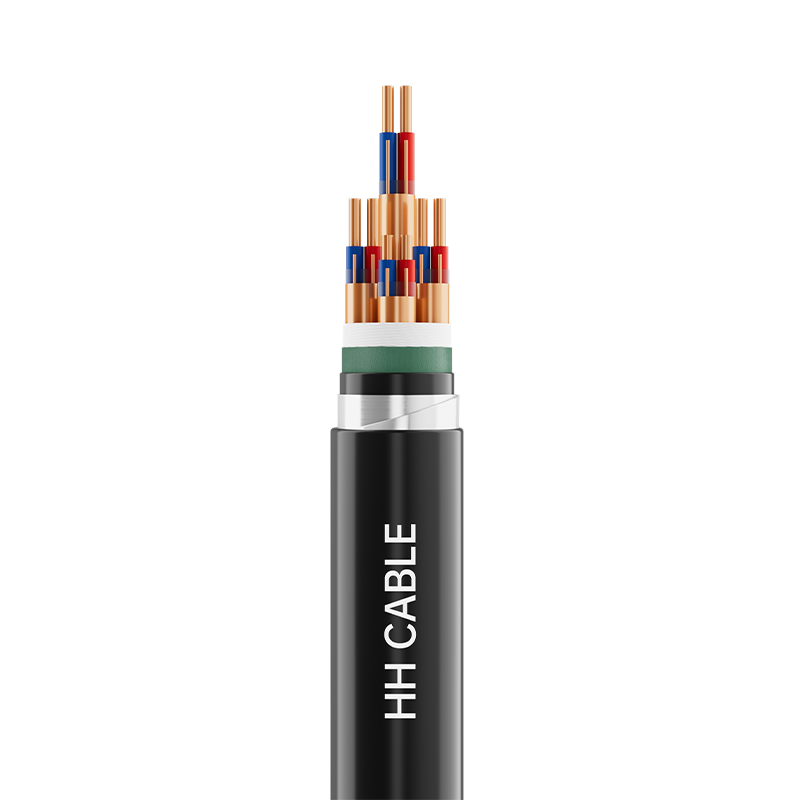

300-500V Ríomhaireachta Agus Cáblaí Ionstraim

Ainm Táirge: 300-500V Ríomhaireachta agus Cáblaí Ionstraim

1-Caighdeáin chur i bhfeidhm

TICW 6-2009, BS5308

Samhail 2-Táirge

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23, etc.

3- Leibhéal voltais

300/500V

Sonraíochtaí 4-Táirge

eangach

Múnla

Trasghearradh ainmniúil seoltóir mm2

Struchtúr comhpháirte cáblaithe

Grúpa Lána

Grúpa trí líne

Grúpa ceithre sreang

Insliú poileitiléin, insliú clóiríd polaivinile, insliú poileitiléin tras-nasctha, insliú polyolefin íseal-deatach saor ó halaigine

0.5, 0.75, 1.0, 1.5, 2.5

1～50

1～24

1～10

Insliú rubair silicone

0.5, 0.75, 1.0, 1.5, 2.5

1～50

1～24

1～10

Insliú fluaireaplaisteacha

0.5, 0.75, 1.0

1～ 19

1～10

—

1.5, 2.5

1～10

1～10

—

5- Cur síos ar struchtúr cábla

Struchtúr cábla

Cur síos ar an Ábhar

Seoltóir

Seoltóir copar soladach Aicme 1 nó seoltóir copair shnáithe bhabhta Aicme 2 nó seoltóir copair bog Aicme 5

Ciseal dóiteáin-resistant (más ann)

Téip Mica

Insliú

Clóiríd pholaivinile nó poileitiléin nó poileitiléin thrasnasctha nó polaiiléin íseal-deatach saor ó halaigin

Téip twisted péire, grúpa nó réalt-téip (má tá sé ar fáil)

Téip poileistir nó fabraic neamhfhite

Sciath aonair (más ann dó)

Braid sreinge copair nó (téip chopair nó téip plaisteach copair nó téip plaisteach alúmanaim) timfhilleadh nó timfhilleadh téip plaisteach alúmanaim agus sciath ilchodach braid sreinge copair

líonadh

Rópa Filler Athchurtha Polapróipiléine Neamh-hygroscópach

Téip timfhilleadh cábla

Fabraic neamhfhite nó téip poileistear

Sciath iomlán (más ann dó)

Braid sreinge copair nó (téip chopair nó téip plaisteach copair nó téip plaisteach alúmanaim) timfhilleadh nó beartú téip plaisteach alúmanaim agus sciath ilchodach braid sreinge copair

truaill istigh nó muinchille leithlisithe (más ann dó)

Clóiríd Pholaivinile (PVC), Polaitiléin (PE), nó Comhdhúil Clúdaigh Polaitéinín Íseal-deatach Gan Hailigine

Armúr (más ann dó)

Stiall cruach ghalbhánuithe nó sreang cruach ghalbhánuithe

Scaill sheachtrach

Clóiríd polaivinile nó poileitiléin nó poileitiléin íseal-deatach saor ó halaigine

Aithint croí 6-Wire

Déantar comhpháirteanna cábla a aithint trí dhathú inslithe, agus úsáidtear dathanna éagsúla chun idirdhealú a dhéanamh ar na snáitheanna laistigh de na péirí (grúpaí). Is féidir speictream dathanna éagsúla, bannaí dathanna, nó uimhreacha a úsáid chun na grúpaí sreang a idirdhealú agus a aithint, nó de réir riachtanais an chustaiméara.

Dath 7-Sheath

Dubh nó de réir riachtanas an chustaiméara

8-Ceanglais feidhmíochta speisialta

Retardant lasair grád A / B / C, resistant dóiteáin, deataigh íseal agus saor ó halaigine, termite-proof, creimire-cruthúnas, UV-resistant, mianraí-resistant ola, etc.

9- Saintréithe iarratais cábla

9.1 An teocht uasta rátáilte fadtéarmach a cheadaítear don seoltóir cábla le linn gnáthoibríochta:

Insliú PVC, insliú poileitiléin, insliú polyolefin íseal-deatach saor ó halaigine: 70 ° C; insliú poileitiléin tras-nasctha: 90°C.

9.2 Níor chóir go mbeadh an teocht suiteála cábla níos ísle ná 0 ℃

9.3 Ga lúbthachta íosta le haghaidh suiteáil cábla:

I gcás cáblaí neamh-armúrtha nó cáblaí solúbtha sciath braidáilte le sreang copair: ní bheidh an ga lúbthachta níos lú ná sé huaire trastomhas seachtrach an chábla;

Cáblaí le téip chopair nó sciath téip copar-plaisteach nó sciath téip alúmanam-plaisteach nó armúr téip chruach nó armúr sreinge cruach:

Ní bheidh an ga lúbthachta níos lú ná 12 uair trastomhas seachtrach an chábla.

9.4 Úsáidtear an cábla seo go forleathan i gcórais ionstraimíochta agus rialaithe uathoibrithe tionsclaíocha (ICS), córais rialaithe dáilte (DCS), agus rialtóirí loighic ríomhchláraithe (PLC) le voltas rátáil 300/500V. Mar nasc idir ríomhairí leictreonacha, ionstraimí uathoibrithe tionsclaíocha, braiteoirí agus actuators, cuireann sé ar chumas córais comhartha analógacha agus digiteacha a rialú go huathoibríoch, mar a bhrath, a rialú, aláram agus idirghlasáil, agus tarchuireann sé comharthaí analógacha agus digiteacha mar bhrath, rialú, idirghlasáil, agus aláraim d'athróga próisis i dtrealamh táirgthe. Tá friotaíocht den scoth aige maidir le trasnaíocht réimse maighnéadach, trasnaíocht leictreastatach, agus tá sé resistant a damáiste feithidí agus éan. Is féidir é a shuiteáil laistigh , lasmuigh , curtha go díreach , nó i seoladáin cábla agus trinsí .
